PARAMETRISCHER
EQUALIZER
mit State Variable Filter
HIFI-Club >Die High-Fideliker<

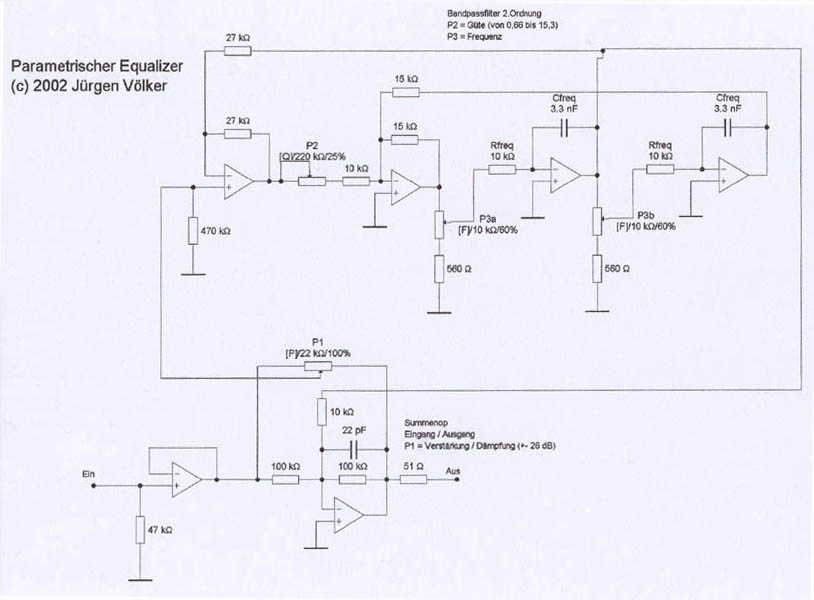

Eine nützliche Schaltung, wengleich etwas umfangreicher. Mit den angegebenen Cfreq-Werten von 3.3 nF können Mittenfrequenzen von ca 500 Hz bis etwa 5000 Hz ereicht werden. Andere Mittenfrequenzen sind durch Austausch der C´s und R´s erreichbar.
BAUTEILWERTE
für Rfreq und Cfreq
|
|||
Frequenzen in Hz | 30-500 | 300-5000 | 1000-20000 |
Rfreq | 10k | 10k | 8,2k |
Cfreq | 33n | 3n3 | 1n |
Ansonsten gibt´s zu dieser Schaltung wenig zu sagen. Viel Spaß beim Aufbauen und Ausprobieren
Für Besitzer der Electronic Workbanch hier der Download der EWB-Datei :
