Kleine 10 Watt Endstufe

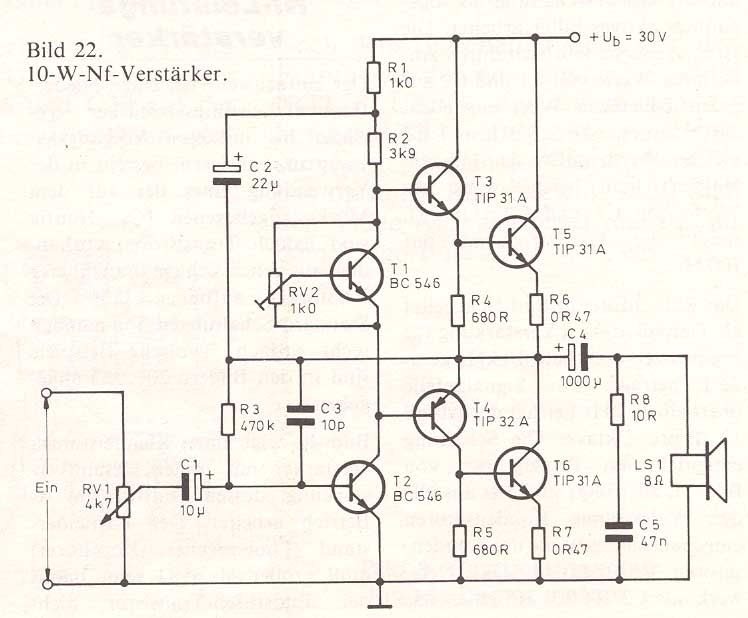

Ein einfach aufzubauender Bauvorschlag, der sich sehr gut als "Einsteigerendstufe" eignet. Zum Aufbau gibt es nicht viel zu sagen. T5 und T6 gehören natürlich an einen Kühlkörper. Der Rest sollte ohne auskommen. Als Lautsprecher dient ein 8-Ohm-Typ von dem es ja jede Menge gibt. Reizvoll wird die Geschichte, wenn diese Endstufe als Ausgangspunkt für eine kleine Aktivlösung genommen wird. Als Netzteil könnte man dann ein geregeltes 30 Volt (Labor-)Netzteil benutzen. R3 dient zur Arbeitspunkteinstellung von T1, welcher als einstellbare Z-Diode geschaltet ist. Zwischen R6 und T6 sollte die halbe Speisespannung liegen. Notfalls muß für R3 ein Poti eingebaut werden um den korrekten Abgleich zu gewährleisten. Mit RV2 kann man nun denn Ruhestrom der Endstufe einstellen. Dieser ist so hoch einzustellen, das gerade keine Verzerrungen mehr hörbar werden. Wer ein Oszi sein eigen nennt, speist ein 1kHz-Signal in die Endstufe und gleicht die Endstufe dann auf optimale Signalform ab. C3 bestimmt die obere Grenzfrequenz und trägt zu Stabilität der Endstufe entscheidend bei. C5/R8 verhindern wides Schwingen und sollten deshalb ohne andere Maßnahmen nicht weggelassen werden. R6 / R7 = 2 Watt-Typen. C4 = >35V schneller Elko. C1 = Tantal 35V(Perle).

Viel Spass beim Bauen!
