Berechnung der Phase (Achtung Frequenzabhängig!)
Verstärkung = 1
Phase(Ua/Ue) = arctan (- (2*omega*R*C ) / (1-(omega*R*C)^2) )
omega = Kreisfrequenz (omega = 2*PI*f)

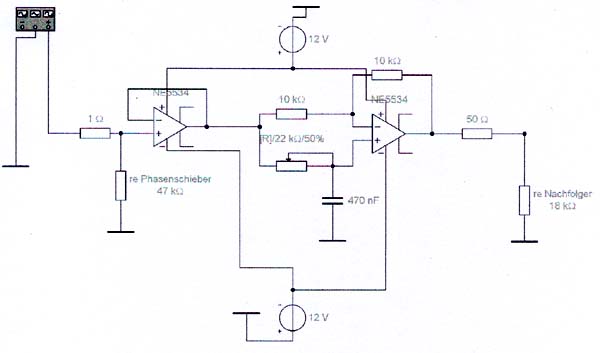

Die Schaltung verschiebt die Phase im Bereich 0-180 Grad. Mit dem 22kOhm - Poti entsteht an der Frequenz = 100 Hz eine Verschiebung von 174 Grad bei 0% Potiausschlag und 15 Grad bei 100% Potiausschlag. Die genaue Phasenverschiebung ändert sich aber auch über die Frequenz, so das diese Angabe nur bei 100 Hz gilt. Wer die Electronic-Workbench sein eigen nennt, kann sich über den Download-Button die EWB-Datei der Schaltung herunterladen und selber Experimente anstellen. Die genaue Verschiebung ist aber ja sowieso nur bei der Übergangsfrequenz wichtig. Deshalb ist diese Schaltung voll funktionsfähig.
